Защита силового трансформатора от БПЛА в Нягань — укрытие ЗАСЛОН-Т
Силовой трансформатор — самый дорогой и самый уязвимый элемент энергообъекта: его замена занимает месяцы, а прямое попадание дрона обесточивает потребителей. Для защиты трансформатора в Нягань МелданаСБ — производитель ЗАСЛОН — возводит независимое укрытие ЗАСЛОН-Т по СП 542, которое принимает удар БПЛА на себя.
Чем опасен дрон для трансформатора
- Прямое попадание БПЛА с БЧ — пробой бака, утечка масла, пожар, выход из строя на месяцы
- Поражение системы охлаждения и вводов — аварийное отключение
- Длительный срок поставки нового трансформатора — критический простой энергоузла
- Осколочное поражение при подрыве БЧ рядом с оборудованием
| Документ | Что требует |
|---|---|
| ФЗ-256 «О безопасности объектов ТЭК» | Категорированию подлежат все объекты ТЭК. Статья 6.1 (с 05.01.2024) закрепляет право пресекать функционирование БПЛА на объекте. |
| ПП РФ № 1046 (03.08.2024) | Требования к безопасности и антитеррористической защищённости объектов ТЭК: инженерно-технические и специальные средства обнаружения и пресечения БПЛА, физзащита по категориям. |
| СП 542.1325800.2024 | Свод правил на проектирование защитных ограждающих конструкций от БПЛА — обязательная нормативная база для расчёта ЗОК. |
За нарушение требований антитеррористической защищённости объектов введена ответственность вплоть до уголовной (ст. 217¹ УК РФ).
ЗАСЛОН-Т: независимое укрытие, а не сетка на корпусе
ЗАСЛОН-Т — суббренд линейки ЗАСЛОН для защиты силовых трансформаторов (наряду с ЗАСЛОН-Д для энергетики). Главный принцип — конструкция не опирается на трансформатор и не передаёт на него нагрузку. Вокруг оборудования возводится независимое укрытие на собственных фундаментах (тип по рис. 6.2 СП 542) с отступом от корпуса, системы охлаждения и подходов для обслуживания. При ударе дрон гасится улавливающей сетью и тросовой системой укрытия, трансформатор остаётся невредим.
Усиленное исполнение ЗАСЛОН-Т (3–4 уровень)
Для приоритетных объектов с угрозой среднего и тяжёлого БПЛА (масса 150 кг, энергия удара до 187 кДж) ЗАСЛОН-Т проектируется в усиленном исполнении: несущий стальной каркас, вертикальные улавливающие тросы через скользящие обоймы (эффект «обволакивания» дрона), верхний колпак с энергопоглощающими пружинами и противоосколочная стенка. Демпферы снижают пиковую нагрузку на каркас в десятки раз, сохраняя конструкцию для повторного использования.
Из чего состоит ЗОК ЗАСЛОН
Конструкция собирается из единой сертифицированной линейки ЗАСЛОН (собственное производство), что обеспечивает совместность расчётных характеристик и гарантию производителя на весь объект.
| Элемент | Характеристика |
|---|---|
| Улавливающая сетка (стены) | ЗАСЛОН Сеть-М 80×100 мм, проволока Ø3,7 мм, оцинкованная плетёная, ГОСТ Р 51285 |
| Кровельная сетка | ЗАСЛОН Контур-М с вплетённым несущим тросом Ø4 мм — равномерная нагрузка по плоскости кровли |
| Опорные стойки | ЗАСЛОН Стойка h=6 и 9 м, сталь 09Г2С, горячее цинкование ≥85 мкм (ГОСТ 9.307) |
| Тросовая система | прогоны Ø6 мм (3 яруса) + диагональные стяжки Ø8 мм, оцинкованный канат |
| Фундаменты | винтовые сваи Ø76 мм, L=2,5 м, сталь С245 — без мокрых работ, несущая способность подтверждается протоколом |
Подробнее о составе и линейке ЗОК ЗАСЛОН →
На объектах под высоким напряжением применяется диэлектрическое исполнение — укрытие ЗАСЛОН-Д →
Расчётные нагрузки по СП 542.1325800.2024
Каждая конструкция ЗАСЛОН проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов» и методическим указаниям МЧС России. Базовый продукт рассчитан на 2-й уровень защиты — противодействие БПЛА типа «Ланцет» и аналогам с боевой частью.
| Параметр | Значение / норматив |
|---|---|
| Уровень защиты (СП 542) | 2-й уровень — ударно-осколочное воздействие БПЛА с БЧ |
| Расчётный тип БПЛА | «Ланцет-3»: масса 12 кг, скорость 300 км/ч (83,3 м/с) |
| Кинетическая энергия удара | Ek = ½·m·V² = 41,7 кДж |
| Расчётная ударная сила (ход сетки δ=0,5 м) | F = 83,3 кН; с коэф. надёжности γf=1,4 → 116,7 кН |
| Тип конструкции | независимая ЗОК (СП 542, рис. 6.2) — на собственных фундаментах, не связана со зданием |
| Отступ от объекта (п. 10.5) | ≥ 1,5 м по горизонтали; превышение ≥ 2,0 м выше конька |
| Климатические нагрузки | снег и ветер по СП 20.13330.2016 (учёт снегового и ветрового района объекта) |
Для объектов с угрозой тяжёлых БПЛА (масса 150 кг и выше, энергия удара до 187 кДж и более) ЗАСЛОН проектирует усиленные решения 3–4 уровня под индивидуальный проект: несущий каркас повышенной жёсткости, тросово-пружинная улавливающая система с энергопоглощающими демпферами и противоосколочные стенки.

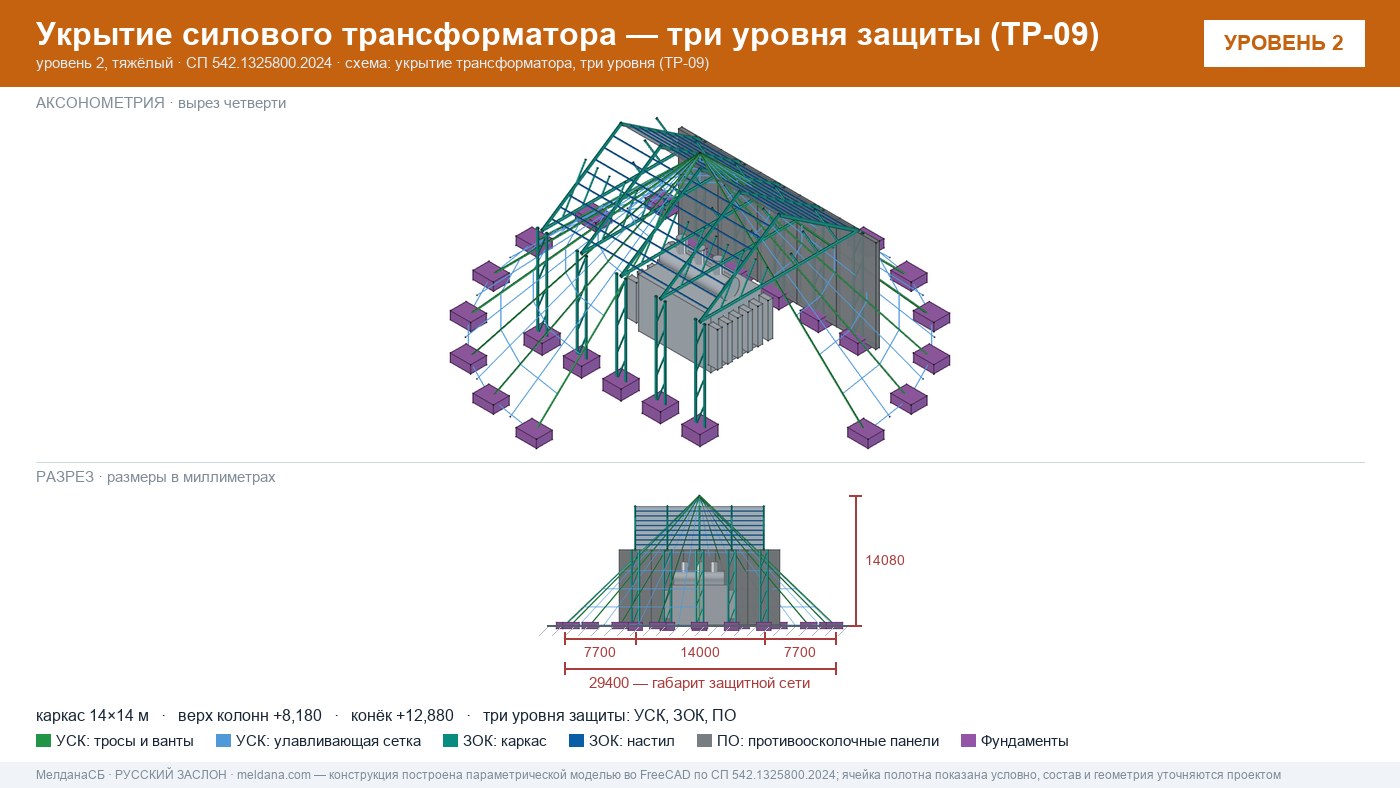

Кейс: укрытие трансформатора 110/35 кВ
Типовое решение — независимое укрытие над силовым трансформатором с тросово-пружинной улавливающей системой, рассчитанное на удар среднего БПЛА. Каркас из стальных профилей на винтовых сваях, улавливающие сетки по стенам и кровле, отступ от корпуса с сохранением доступа к системе охлаждения. Проект проходит расчёт по СП 542, монтаж — без вывода трансформатора из работы на весь срок, с натурными испытаниями узлов.
Как мы реализуем проект ЗОК
- Обследование объекта. Выезд специалиста, обмеры, геодезия, ситуационный план. Определение уровня угрозы и класса защиты по СП 542.
- Проектирование по СП 542. Разработка ПД и РД (КМ, КМД, ПОС, ППР), расчёт нагрузок по методике МЧС, согласование с заказчиком.
- Производство ЗАСЛОН. Комплектация из собственной сертифицированной линейки, заводские сертификаты на все материалы.
- Монтаж под ключ. Фундаменты, стойки, натяжка тросовой системы, укладка улавливающих сеток, акты скрытых работ.
- Натурные испытания и сертификация. Контроль натяжения и деформаций, протокол испытаний и сертификат производителя с подтверждёнными параметрами ударостойкости.
- Исполнительная документация. КС-2, КС-3, ИД, паспорта материалов, гарантийный сертификат на 5 лет.
ЗАСЛОН-Т или сетка без проекта
| Критерий | ЗАСЛОН-Т | Сетка без проекта |
|---|---|---|
| Соответствие СП 542 | да, полный проект КМ/КМД | нет |
| Нагрузка на трансформатор | не передаётся — независимая конструкция | передаётся, риск повреждения |
| Доступ к охлаждению и вводам | сохранён, с отступом | частично или отсутствует |
| Гарантия и сертификация | 5 лет, протокол испытаний, КС-2/КС-3 | нет |
Стоимость
Укрытие ЗАСЛОН-Т — от 1,8 млн ₽ (2-й уровень), усиленное исполнение 3–4 уровня — по индивидуальному проекту. Зависит от мощности и габаритов трансформатора, класса угрозы и исполнения (стальное или диэлектрическое). Работаем по 223-ФЗ/44-ФЗ, НДС 22%, СРО.
✓ Бесплатный аудит уязвимости ✓ Расчёт и проект по СП 542 ✓ Монтаж под ключ + гарантия 5 лет
Получить расчёт ЗОК →Частые вопросы
Будет ли укрытие ЗАСЛОН-Т мешать обслуживанию трансформатора?
Сетка не передаёт удар на трансформатор?
На какой дрон рассчитано укрытие ЗАСЛОН-Т?
Можно ли диэлектрическое укрытие для трансформатора на ПС?
Сколько времени занимает монтаж?
